추진절차

Energy Saving Total Solution!

기업에서 각 분야별로 시행하는 에너지절감사업(LED, 고효율 모터, 히트펌프 등) ~

공장 전체 전기사용량 절감율은 2% 미만 ~

ECO하이브리드변압기 설치만으로 5.5% 이상 절감~

추진 절차

Energy Saving Total Solution!

기업에서 각 분야별로 시행하는

에너지절감사업(LED, 고효율 모터, 히트펌프 등) ~

공장 전체 전기사용량 절감율은 2% 미만 ~

ECO하이브리드변압기 설치만으로

5.5% 이상 절감~

mobile background
mobile background

Hybrid Transformer

추진 절차

전력품질 측정 대상 선정

ECO 하이브리드 변압기 적용을 위한 사전 진단으로,

전력품질 측정 및 분석을 통해 최적의 교체 대상을 선정합니다.


고정밀 측정장비를 활용하여 변압기의 부하율, 전력품질 상태 및 이상 여부를 종합적으로 진단하고, 이를 통해 교체 우선순위 및 경제성 분석을 실시합니다.


◾ 사용기간 20년 이상의 노후 변압기

◾ 이상 징후가 발생한 설비

◾ 부하율이 높고 전력품질이 저하된 변압기


중심으로 측정을 수행하며,

효율적인 투자비 집행과 안정적인 전력운영이 가능하도록 지원합니다.

Hybrid Transformer

추진 절차

전력품질 측정 대상 선정

ECO 하이브리드 변압기 적용을 위한 사전 진단으로,

전력품질 측정 및 분석을 통해 최적의 교체 대상을

선정합니다.


고정밀 측정장비를 활용하여 변압기의 부하율,

전력품질 상태 및 이상 여부를 종합적으로 진단하고,

이를 통해 교체 우선순위 및 경제성 분석을 실시합니다.


▪ 사용기간 20년 이상의 노후 변압기

▪ 이상 징후가 발생한 설비

▪ 부하율이 높고 전력품질이 저하된 변압기


중심으로 측정을 수행하며, 효율적인 투자비 집행과

안정적인 전력운영이 가능하도록 지원합니다.

01 변압기 현황

전력품질 측정을 기반으로 노후 및 이상 변압기를

선별하고, 경제성 분석을 통해 ECO하이브리드변압기

교체의 최적 대상을 제안합니다.

사용기간
수량(식)
용량(KVA)
비고
25년 이상
8
9,500
교체 시급
20년 이상
26
14,900
교체 검토
15년 이상
8
5,800
선별 교체
15년 미만
14
9,500

계
56
37,700

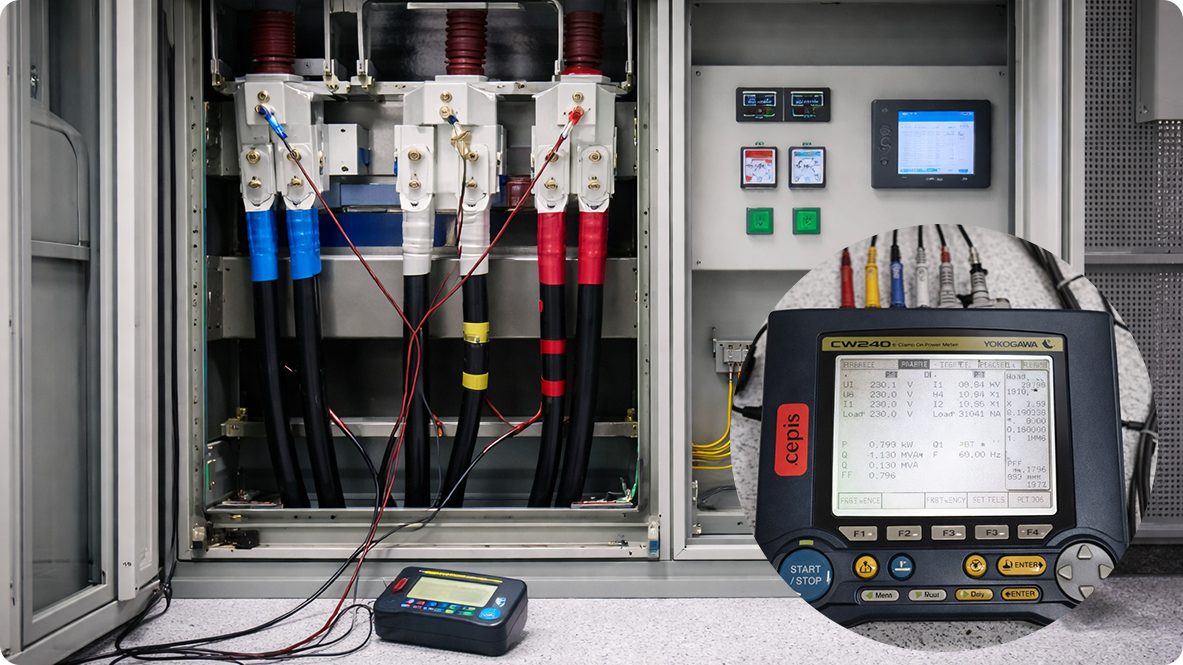

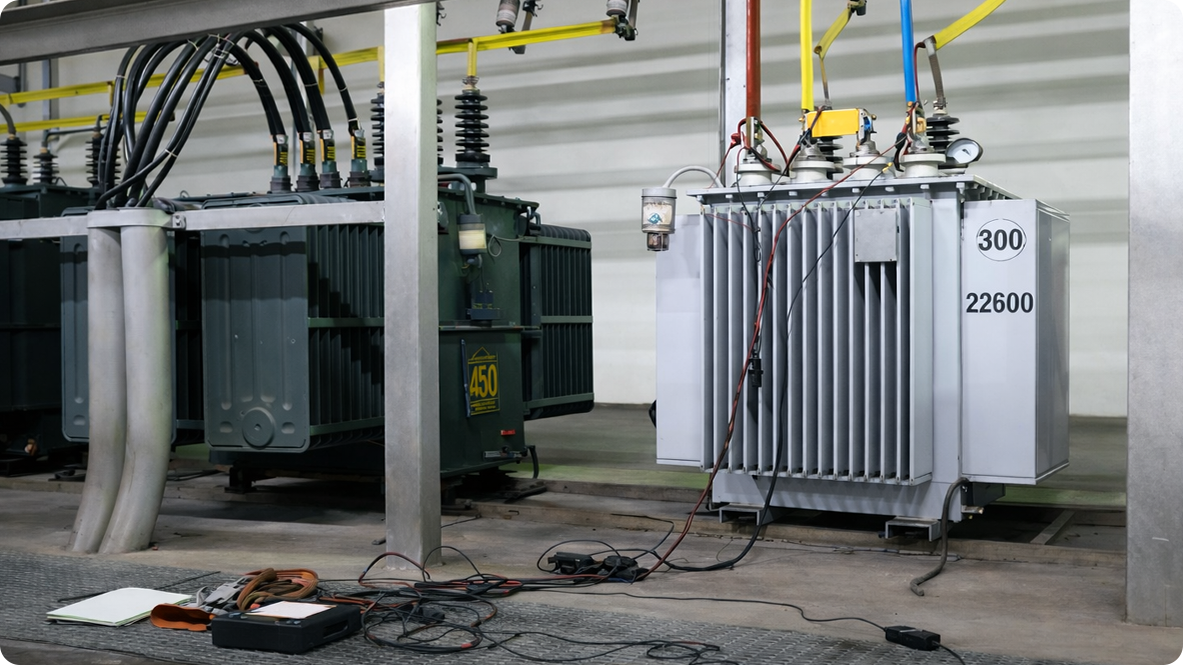

02 전력품질 측정 및 방법

1안 측정 방식

TR 2차측


2안 측정 방식

ACB반

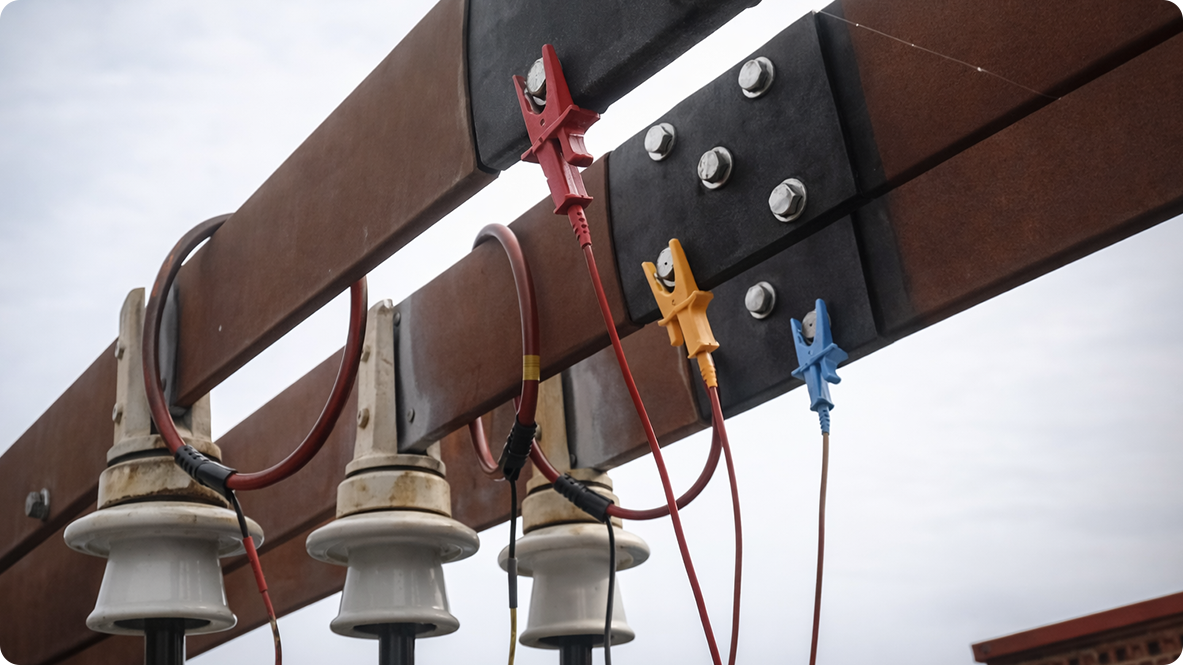

3안 측정 방식

Buss BAR

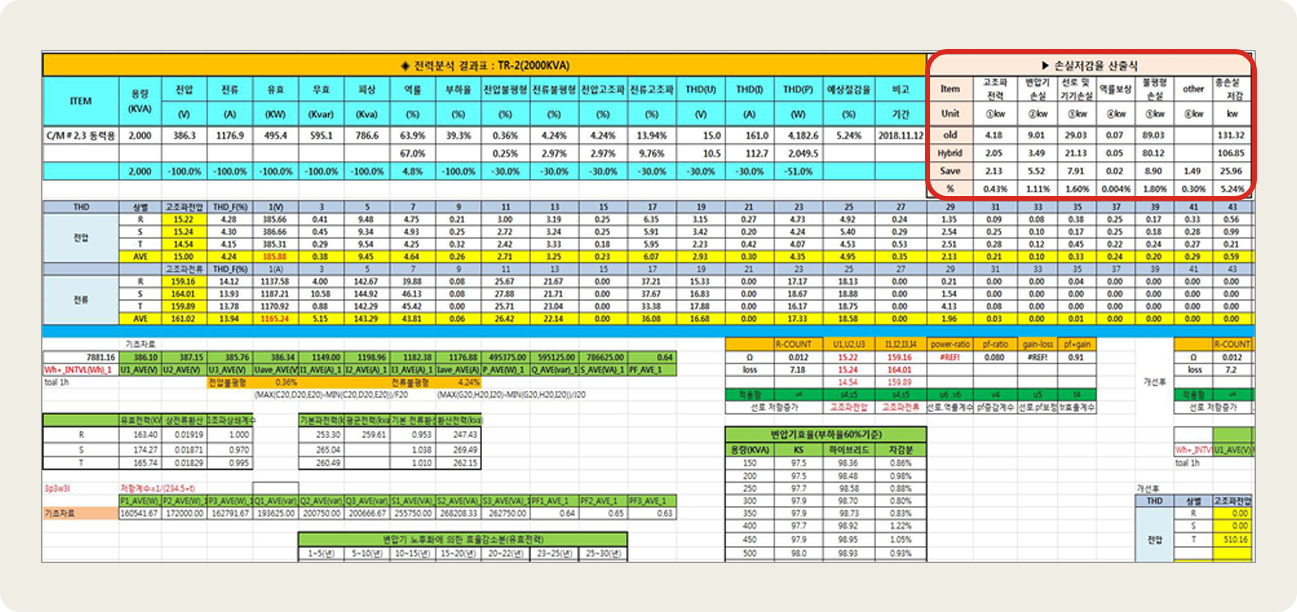

03 전력분석 보고서

1안 측정 방식

예상절감율 산정표(TR-2 : C/M#2,3 동력용)


손실저감율 산출식
Item
고조파 전력
변압기 손실
선로 및 기기 손실
역률보상
불평형 손실
other
총 손실 저감
Unit
①Kw
②Kw
③Kw
④Kw
⑤Kw
⑥Kw
Kw
old
4.18
9.01
29.03
0.07
89.03

131.32
Hybrid
2.05
3.49
21.13
0.05
80.12

106.85
Save
2.13
5.52
7.91
0.02
8.90
1.49
25.96
%
0.43%
1.11%
1.60%
0.004%
1.80%
0.30%
5.24%
