Energy Saving Total Solution!
제품개요
Energy Saving Total Solution!

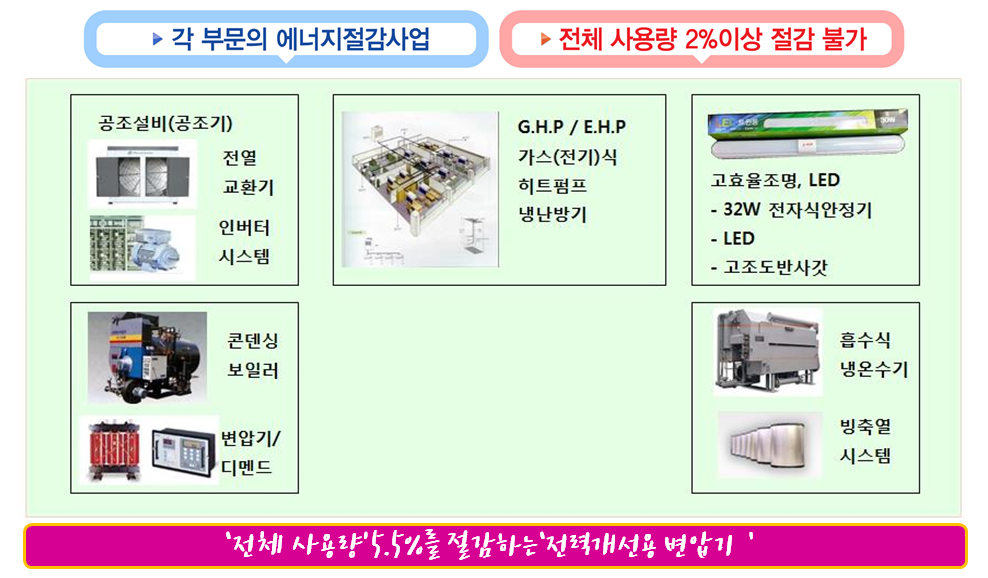

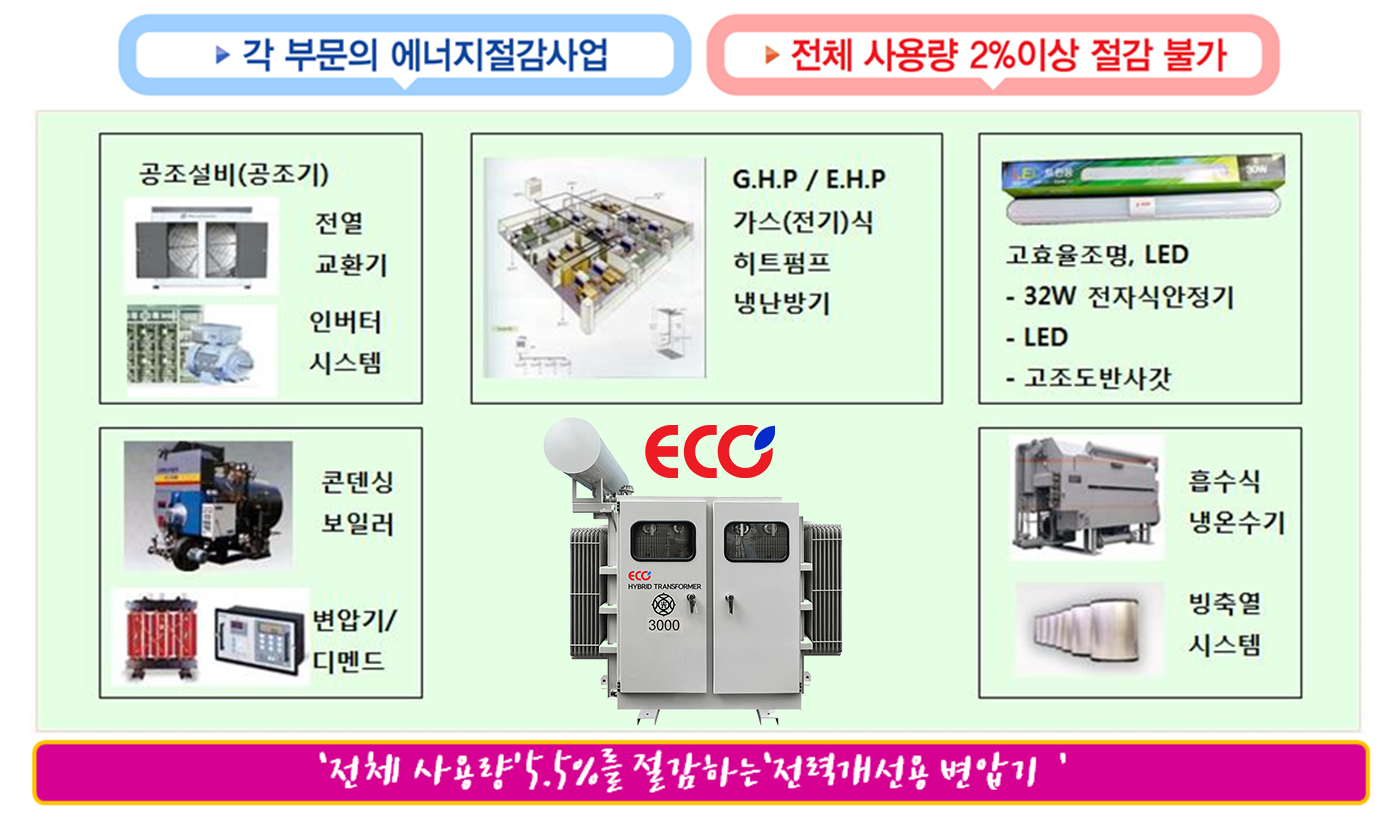

기업에서 각 분야별로 시행하는 에너지절감사업(LED, 고효율 모터, 히트펌프 등) ~
공장 전체 전기사용량 절감율은 2% 미만 ~

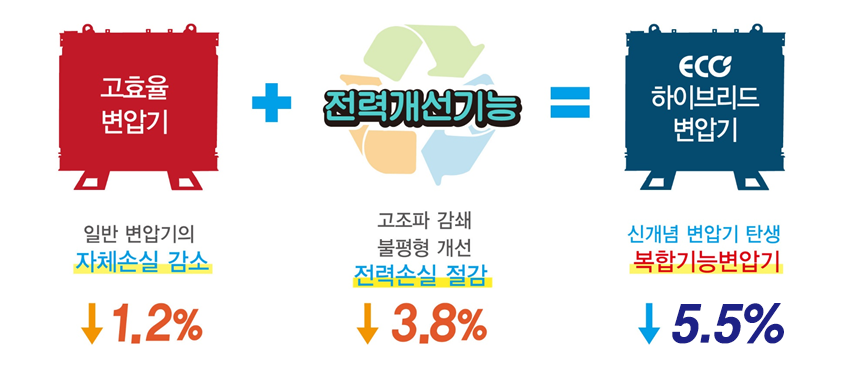

ECO하이브리드변압기 설치만으로 5.5% 이상 절감~
제품개요
Energy Saving Total Solution!
기업에서 각 분야별로 시행하는
에너지절감사업(LED, 고효율 모터, 히트펌프 등) ~
공장 전체 전기사용량 절감율은 2% 미만 ~
ECO하이브리드변압기 설치만으로
5.5% 이상 절감~
Hybrid Transformer
제품 개요
Hybrid Transformer

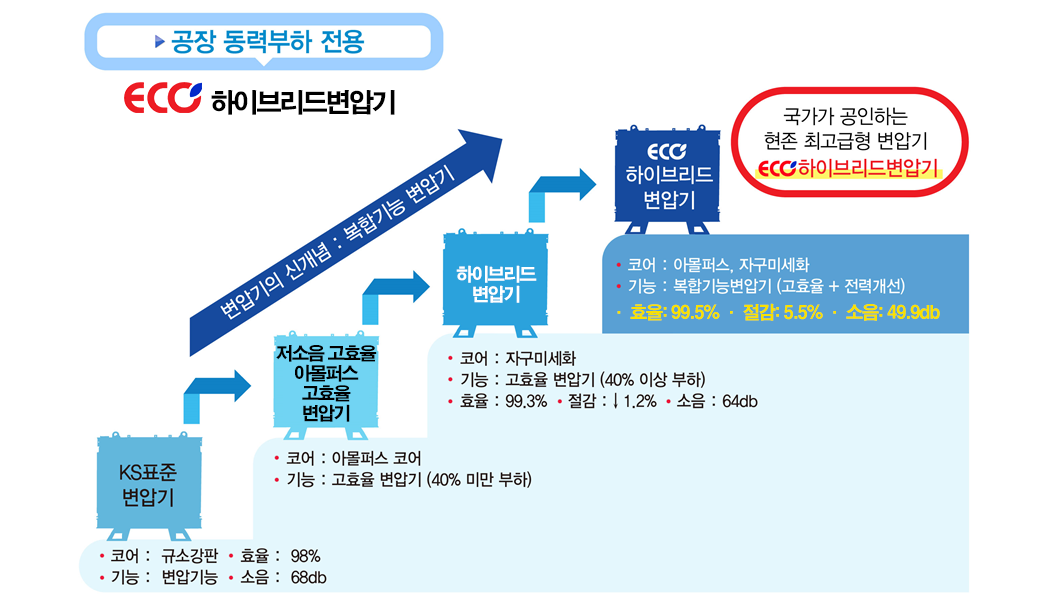

변압기의 발전사(신개념 변압기 탄생)
고조파 저감
전력 품질 향상
에너지 효율 향상
탄소 배출 감소
설비 안정화
Hybrid Transformer
제품 개요
고조파 저감
전력 품질 향상
에너지 효율 향상
탄소 배출 감소
설비 안정화

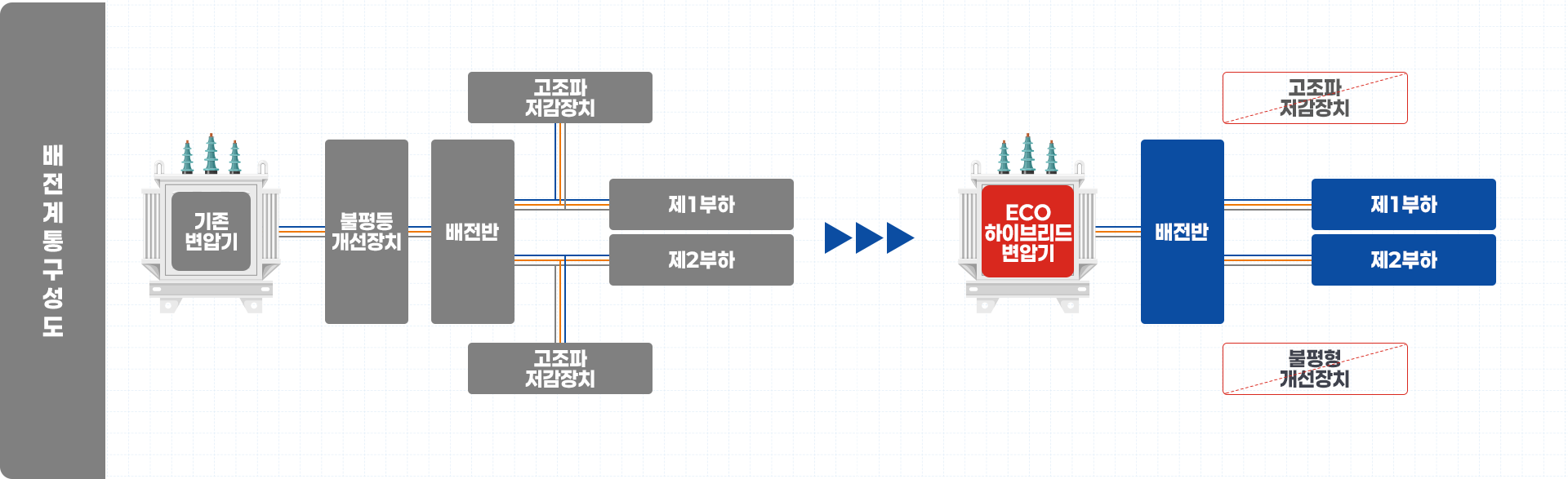

01 전력공급 구조
전력 품질과 효율을 하나로
기존 전력 공급 구조는 고조파 저감장치와 불평형 개선장치 등 추가 설비가 필요해 시스템이 복잡하고 전력 손실이 발생합니다.
ECO 하이브리드 변압기를 적용하면 보조 장치 없이도 전력 품질과 효율을 동시에 개선할 수 있어,
보다 단순하고 안정적인 전력 공급 구조를 구현할 수 있습니다.
01 전력공급 구조
전력 품질과 효율을 하나로
기존 전력 공급 구조는 고조파 저감장치와 불평형
개선장치 등 추가 설비가 필요해 시스템이 복잡하고
전력 손실이 발생합니다.
ECO 하이브리드 변압기를 적용하면
보조 장치 없이도 전력 품질과 효율을 동시에
개선할 수 있어, 보다 단순하고 안정적인 전력 공급
구조를 구현할 수 있습니다.
02 기술 경쟁력
신기술 '변위교차 권선형' ECO하이브리드 변압기

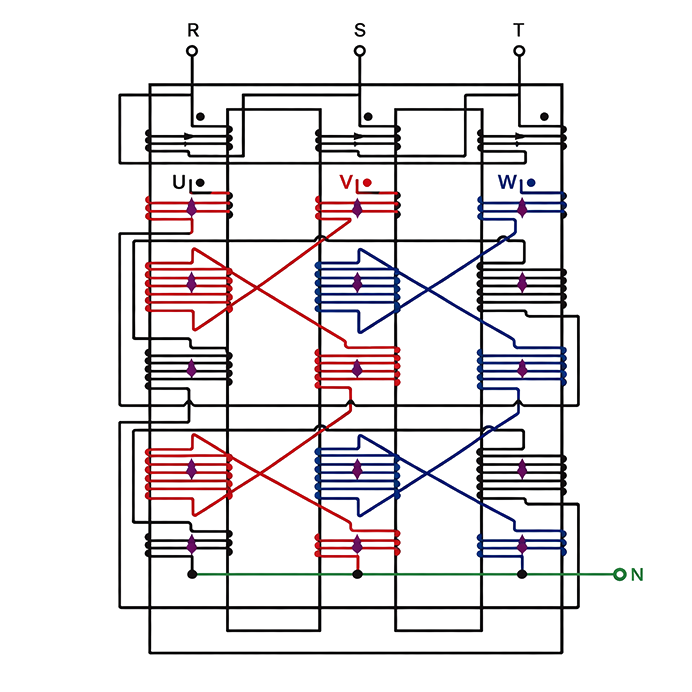

권선도

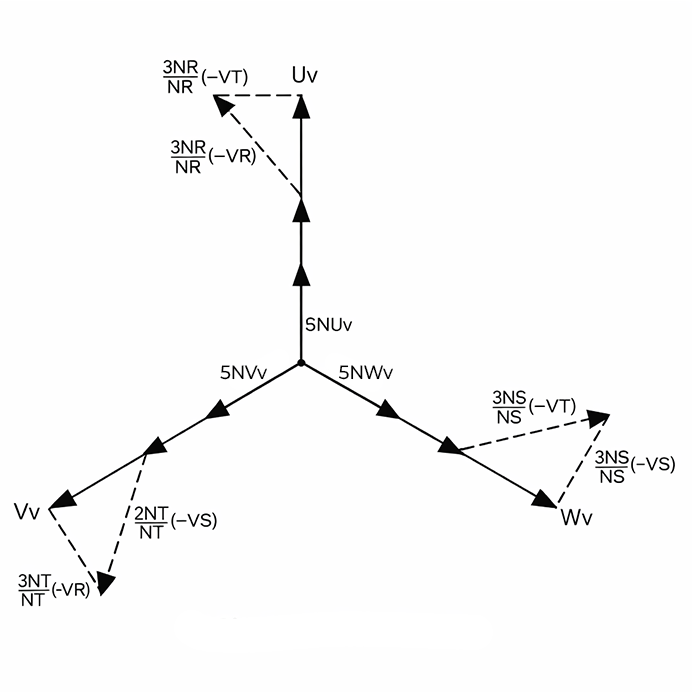

벡터도
◾ 2차측 권선을 교차(Zig-Zag) 구조로 분할 배치
◾ 각 상에 정방향·역방향 권선비를 구성
◾ 권선 간 위상차를 활용해 → 동차수 고조파를 상호 상쇄
◾ 자속 흐름을 양방향으로 분산시켜 → 자로 불균형을 구조적으로 보정

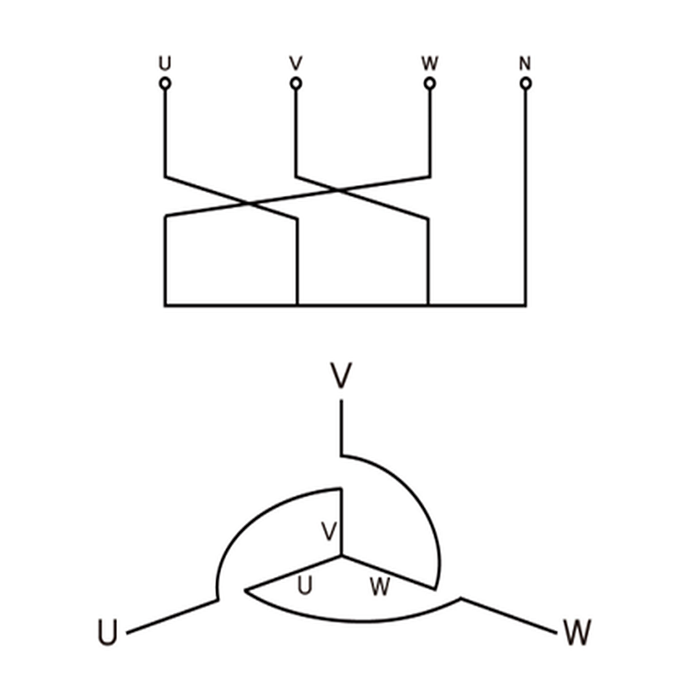

기존 ZIG-ZAG 권선

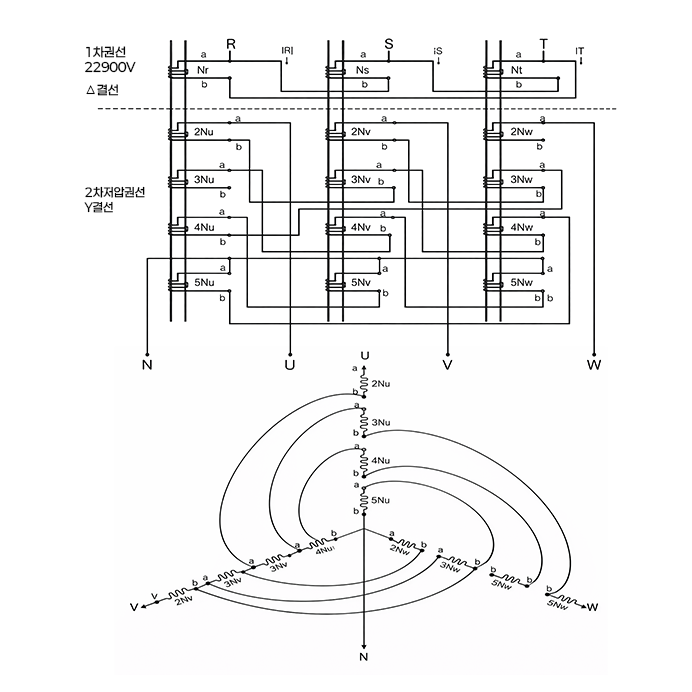

신기술 변위 교차 권선
◾ Zig-Zag 권선: 상하의 수직 결선
◾ 영상분 고조파 감쇄 효과
◾ 3th, 9th 고조파
◾ 5th, 7th, 11th 고조파 감쇄효과 미미
◾ 변위 결선: 5Nu, 5Nv, 5Nw
◾ 5th, 7th, 11th 고조파 감쇄효과 향상: 공장 맞춤형
◾ 상간 불평형 감소, 누설자속 감소
◾ 제작공정 증가, 외형(원가) 증대
02 기술 경쟁력
신기술 '변위교차 권선형'
ECO하이브리드 변압기
Zig-Zag Transposed 권선을 통해
고조파를 상쇄하고 불평형을 안정화하는 변압기 구조
▪ 2차측 권선을 교차(Zig-Zag) 구조로 분할 배치
▪ 각 상에 정방향·역방향 권선비를 구성
▪ 권선 간 위상차를 활용해 → 동차수 고조파를 상호 상쇄
▪ 자속 흐름을 양방향으로 분산시켜 → 자로 불균형을
구조적으로 보정
기존ZIG-ZAG권선
▪ Zig-Zag 권선: 상하의 수직 결선
▪ 영상분 고조파 감쇄 효과
▪ 3th, 9th 고조파
▪ 5th, 7th, 11th 고조파 감쇄효과 미미
신기술 변위 교차 권선
▪ 변위 결선: 5Nu, 5Nv, 5Nw
▪ 5th, 7th, 11th 고조파 감쇄효과 향상: 공장 맞춤형
▪ 상간 불평형 감소, 누설자속 감소
▪ 제작공정 증가, 외형(원가) 증대
03 경제성 비교
회수기간 2년 이내로 투자대비 경제성이 탁월합니다~
경제성 및 효율 분석
▪ Eco 하이브리드 변압기의 고조파 저감을 통해
전력 손실을 줄여 연간 전력 사용량 절감 및 운영비
절감 효과를 제공합니다.
장기 경제성 LCC기준
▪ 손익분기점 이후 지속적인 비용 절감 효과 발생
▪ 운영 기간이 증가할 수록 누적 절감 효과 확대
03 경제성 분석
회수기간 2년 이내로 투자대비 경제성이 탁월합니다~
◾ Eco 하이브리드 변압기의 고조파 저감을 통해
전력 손실을 줄여 연간 전력 사용량 절감 및 운영비 절감 효과를 제공합니다.
◾ 손익분기점 이후 지속적인 비용 절감 효과 발생
◾ 운영 기간이 증가할 수록 누적 절감 효과 확대
변압기 성능 비교표 | |||||
비교항목 | ECO하이브리드 변압기 | 일반고효율 변압기 | 일반 변압기 | 비고 | |
용량 | Oil, 2000KVA | Oil, 2000KVA | Oil, 2000KVA | ||
| | 주기능 | 1. 변압기능 | ○ | ○ | ○ | |
| 2. 고효율 기능 | ○ | ○ | X | ||
○ | X | X | |||
권선설계 | 변위교차, 지그재그 권선 | 직권선 | 직권선 | ||
CORE | 자구미세화 | 자구미세화 | 규소강판 | ||
효율 | 99.4% | 99.4% | 98.2% | ||
변압기 소음 | 49db | 60db | 64db | ||
| | 절감율 | 합계 | 5.5% | 1.2% | ||
| ① 자체손실 감소 | 1.2% | 1.2% | 고효율 공통 | ||
| ② 전력 개선 | 4.3% | X | 고조파 및 불평등 개선 | ||
| | 비교항목 | 1. 투자비용 | 118,000,000 | 82,600,000 | 59,000,000 | |
| 2. 전력량/년(kWH) | 10,512,000 | 10,512,000 | 10,512,000 | 식 : 2000K*60%*24h*365d | |
| ① 절감량/년 | 578,160 | 126,144 | |||
| ② 탄소배출 감축량/년 | 265.6 | 58.0 | tCO2eq : 0.4594106/mwh | ||
| 3. 전기요금/년 | 1,892,160,000 | 1,892,160,000 | 1,892,160,000 | 전기요금 단가 ￦180/kWH | |
| ① 절감금액/년 | 104,068,800 | 22,705,920 | |||
| ② 탄소배출권/년 | 2,953,615 | 644,425 | ￦11120/tCO₂eq | ||
| 4. 절감금액 합계 | 107,022,415 | 23,350,345 | |||
| ▶회수기간 | 1.1년 | 3.5년 | 탄소배출권 포함 | ||
| | 일반용 대비 | 1. 투자비용 차이 | 59,000,000 | 23,600,000 | ||
| 2. 절감금액/년 | 107,022,415 | 23,350,345 | |||
| ▶ 회수기간 | 0.6년 | 1.0년 | |||
| | 고효율 대비 | 1. 투자비용 차이 | 35,400,000 | |||
| 2. 절감금액/년 차이 | 83,672,070 | ||||
| ▶ 회수기간 | 0.4년 | ||||
운전조건 | 부하율 60%, 요금 단가 \180/kWH 적용 | ||||
본 설비는 약 2년 내 투자 회수가 가능하며,
이후 운영 기간 동안 지속적인 비용 절감 효과가 발생합니다.
04 수·변설비 설계 규정
◾ 공공기관에서 구매할 경우 경영실적평가에서 가산점 부여
(1) 변압기는 사용장소, 경제성, 전기적 특성을 고려하여 선정하되,
건축물 내부에 설치 시에는 표준소비효율 이상의 변압기를 사용하도록 한다.
▶ 또한, 고조파 발생부하 비중이 높은
설비의 경우 ‘전력품질개선과 전력손실저감’을 위해
‘고조파 감쇄기능의 변압기’ 또는 동등 이상의 성능을 갖는 변압기를 사용한다.
04 수·변설비 설계 규정
국토교통부: 2016년 설계 반영 법제화
▪ 공공기관에서 구매할 경우 경영실적평가에서
가산점 부여
5-2 변압기
변압기는 사용장소, 경제성, 전기적 특성을
고려하여 선정하되, 건축물 내부에 설치 시에는
표준소비효율 이상의 변압기를 사용하도록 한다.
▸ 또한, 고조파 발생부하 비중이 높은 설비의 경우
‘전력품질개선과 전력손실저감’을 위해
‘고조파 감쇄기능의 변압기’ 또는 동등 이상의
성능을 갖는 변압기를 사용한다.
